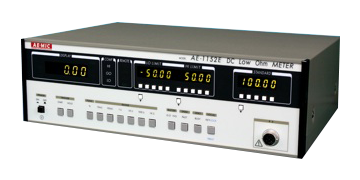

AE-1152E DC Low-Ohm 低電阻計 (低阻計)
- 對並聯電阻器等的超低電阻測量最適合
- 消除熱起電力的影響測量
- 在脈衝輸入超低測量電流，減少自我發燒及測量端子的磨損
- 接觸．檢查功能為標準配備
- 絕對值測量：0.0000mΩ～1.5000kΩ
- %測量：0.5mΩ～1kΩ/±50.00%【最小分辨率50nΩ】
- GP-IB/RS-232C/Centronics介面(選購)
- 比較器結果集電極開路輸出，以LED顯示與蜂鳴器警報
- 檢查測量電流/測量電是否壓異常的電路為標準配備
- 可轉移輸出
選購
- GP-IB / RS-232C /印表機電纜/短終止(零歐姆標準電阻器)
測量範圍及基本精度 （環境溫度：23℃ ± 5℃）
|
量程 |
測量範圍 |
分辨率 |
測量電流 |
測量精度 |
|
1mΩ |
0.0000mΩ～1.5000mΩ |
0.1μΩ |
1A |
±(0.01%rdg+1μΩ) |
|
10mΩ |
0.000mΩ～15.000mΩ |
1μΩ |
||
|
100mΩ |
0.00mΩ～150.00mΩ |
10μΩ |
300mA |
|
|
1Ω |
0.0000Ω～1.5000Ω |
100μΩ |
100mA |
|
|
10Ω |
0.000Ω～15.000Ω |
1mΩ |
||
|
100Ω |
0.00Ω～150.00Ω |
10mΩ |
10mA |
|
|
1kΩ |
0.0000kΩ～1.5000kΩ |
100mΩ |
1mA |
|
|
% |
0.1mΩ～1kΩ/±50.00% |
0.01%[50nΩ] |
上述參照 |
參考指令手冊 |
|
測量端子開路電壓 |
9V以下 |
|
測量方式 |
4端子測量方式(能接觸檢查) |
|
測量時間 |
[空轉]
2～10次/秒 |
|
比較器設定範圍 |
mΩ測試模式：0～15000 [既為上限和下限] |
|
比較器判斷結果表示 |
LO，GO，HI，LED顯示及蜂鳴器 |
|
控制信號 |
測量啟動信號："L" [ 0V ]→"H" [ DC 12V ]啟動 |
|
Hold信號：Open及"H" [ DC12V ]：Free run，"L" [ 0V ]：Hold |
|
|
判斷結果信號[ LO / GO / HI ]：集電極開路輸出max40V，100mA |
|
|
接觸錯誤[ CONT-E ]：集電極開路輸出max40V，100mA |
|
|
測量結束信號[ EOC ]：集電極開路輸出max40V，100mA |
|
|
使用周圍環境 |
溫度：5℃～+40℃，濕度：85％以下 |
|
所要電源 |
AC 85V～265V，50～60Hz，約60VA |
|
外形尺寸 |
330(W) × 99(H) × 330(D) mm (不含有橡膠腳等的突起物。) |
|
重量 |
約3kg |
