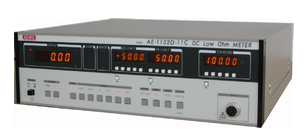

低電阻 11分選選儀 AE-1152D_11C DC
特點：
■最適合分流電阻等超低電阻的測定
■抵消熱電動勢影響
■施加脈沖測定電流，降低自身發熱，減少測定端子磨損
■標準配備接觸檢測功能
■絕對值測定：0.0000mΩ～1.5000kΩ
■％測定：0.1mΩ～1kΩ/±50.00%【最小分辨率10nΩ】
■GP-IB /RS-232C/Centronics接口(選購)
■安裝BIN功能 [BIN1 ～ BIN9] （最大可11分類）
可集電極開路輸出、LED顯示及蜂鳴器提示
■標準配備檢測測定電流／測定電壓異常的回路裝置
■可轉換輸出
測量范圍及基本精確度（周圍溫度23℃±5℃）
|
量程 |
測量范圍 |
分辨率 |
測量電流 |
測量精確度 |
|
1mΩ |
0.0000mΩ～1.5000mΩ |
0.1μΩ |
3A |
±(0.01%rdg+1μΩ) ±3digit[Average] ±4digit[Slow] ±5digit[Fast] 以內 |
|
10mΩ |
0.000mΩ～15.000mΩ |
0.1μΩ |
1A |
|
|
100mΩ |
0.00mΩ～150.00mΩ |
10μΩ |
||
|
1Ω |
0.0000Ω～1.5000Ω |
100μΩ |
100mA |
|
|
10Ω |
0.000Ω～15.000Ω |
1mΩ |
||
|
100Ω |
0.00Ω～150.00Ω |
10mΩ |
10mA |
|
|
1kΩ |
0.0000kΩ～1.5000kΩ |
100mΩ |
1mA |
|
|
% |
0.1mΩ～1kΩ/±50.00％ |
0.01％[10nΩ] |
參考上記 |
參考規格書 |
|
測定端子開放電壓 |
5V以下 |
|
測定方式 |
4端子測定[接觸檢測可能] |
|
采樣時間 |
【空轉】2～10回/秒 |
|
【外部啟動】約9msec.～400msec. |
|
|
比較器設定范圍 |
上下限均為[0～15000]、％量程：low 0～-50%、high 0～+50% |
|
比較器判定結果顯示 |
[BIN 1～ BIN 9] 顯示及蜂鳴器提示 |
|
控制訊號 |
測定開始信號：以”L”[0V]→”H”[DC12V] 啟動 |
|
保持信號：Open和”H”[DC12V]:Free run、 ”L”[0V]:Hold |
|
|
判定結果信號[LO/GO(BIN1~BIN9)/HI]：集電極開路輸出 max40V、100mA |
|
|
接觸錯誤[CONT-E]：集電極開路輸出 max40V、100mA |
|
|
測定終了信號[EOC]：集電極開路輸出 max40V、100mA |
|
|
使用環境 |
溫度：5℃～+40℃、 濕度：85%以下 |
|
使用電源 |
AC85V～265V、50～60Hz、約60VA |
|
外形尺寸 |
333(W)×99(H)×300(D)mm（不含底部橡膠等突起物。） |
|
重量 |
約3kg |
