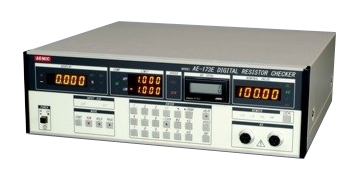

AE-173E 高速和超高精度的數位電阻檢
- 換檔電磁閥內置電源：（1A）/脈衝輸出DC12V（2A），24V（2A）
- 良好的反內置
- 高精度，高穩定性的熱電功率測量取消
- 我實現了高速，高穩定度的測量積分時間設定功能，每個測量範圍
- ％測量： ±9.999％/ -99.99％?％[Tasu25.0010MΩ?100MΩ]
- 絕對值測量： 0.00Emuomega?125Emuomega
- 接觸檢查：測量前 /後測量/ OFF可選（GP-IB選件）RS-232C介面標準
- 印表機輸出標準（並口）
- 設置傳遞函數標準（傳輸相同的資料集為AE-173E另一個，可以自 動設置）
- 測量的電流 /電壓測量異常檢查電路標準
（環境溫度基本精度和測量範圍 23℃±5℃），校準後90天[一年校準後：雙]
|
量程 |
測試範圍 |
測試電流 |
精 度 |
||
|
慢速［高解析度］ |
慢速［低解析度］ |
快速［低解析度］ |
|||
|
100mΩ |
5mΩ～100mΩ |
180mA |
±0.01%±α±10d 以內 |
±0.02%±α±2d 以內 |
±0.03%±2α±3d±［2/（1+n）］d以內 |
|
1Ω |
100.1mΩ～1Ω |
180mA |
±0.005%±α±3d 以內 |
±0.02%±α±1d 以內 |
±0.02%±α±2d±［2/（1+n）］d以內 |
|
10Ω |
1.001Ω～10Ω |
90mA |
|||
|
100Ω |
10.01Ω～100Ω |
18mA |
±0.005%±1d 以內 |
±0.02%±1d 以內 |
±0.02%±α±2d±［2/（1+n）］d以內 |
|
1KΩ |
100.1Ω～1KΩ |
9mA |
|||
|
10KΩ |
1.001KΩ～10KΩ |
0.9mA |
|||
|
100KΩ |
10.01Ω～100KΩ |
90μA |
|||
|
1MΩ |
100.1KΩ～1MΩ |
9μA |
±0.007%±1d 以內 |
±0.05%±2d±［1/（1+n）］d以內 |
|
|
10MΩ |
1.001MΩ～10MΩ |
0.9μA |
±0.02%±10d 以內 |
±0.03%±1d 以內 |
±0.2%±4d±［1/（1+n）］d以內 |
|
100MΩ |
10.01MΩ～100MΩ |
0.09μA |
±0.01%±20d 以內 |
±0.1%±2d 以內 |
———— |
※D：數字，n為積分時間（msec.），應用羅雷索時，絕對值測量。
當測量值的百分比：阿爾法=（100 /標準設定MΩ）×0.01％，當測量的絕對值：精度被完全遮罩的狀態*（新增±1D）α= 0
|
測定端子開路電壓 |
15V以下 |
|
測量結束信號（EOC）脈衝寬度 |
1～250msec.和連續設定 |
|
測量方式 |
4端子/2端子測量轉換 |
|
判斷值設定範圍 |
%測量 ：±10.000%/99.99%～+25.00% |
|
絕對值測量：00000～12500 |
|
|
使用周圍環境 |
溫度：0℃～+50℃、 溫度：80%以下 |
|
所要電源 |
AC85V ~ AC265V\50~60Hz、約50VA |
|
外形尺寸 |
333（W）×99（H）×300（D）mm（不含有橡膠腳等突起物） |
|
重量 |
約3.5kg |
|
|
外部觸發 |
自動運行 |
||
|
測定時間 |
SLOW |
FAST |
SLOW |
FAST |
|
電源1週期+7.5msec.～408msec |
約11.5msec.～408msec. |
約5次/秒～2次/秒 |
約10次/秒～2次/秒 |
|
|
選購 |
GP-IB |
|
資料傳送電纜 |
|
|
短終止(零歐姆標準電阻器) |
※恕不另行通知更改，由於改進了規範。
