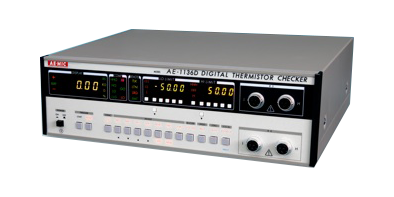

AE-1136D 7種分類外部標準方式 數位熱敏電阻器檢測計 (熱敏電阻計)
- 通過外部標準熱敏電阻的溫度特性關係的比較，能在室下能測量標準阻值的百分比
- 輸入超低測量電流，消除被測元件熱起電力影響誤差測量測量範圍：1Ω～5MΩ/±50.00％
- 在脈衝輸入低測量電力，以防止被測量物的自我發熱
- 能測試外部標準電阻的阻值和被測量元件的阻值
- 能補正外部標準電阻值的誤差[ ±9.999% ]
- Rs，Rx的接觸?檢查功能為標準配備
- 內建比較器的比較結果是集電極開路輸出，以LED數字顯示 及蜂鳴器警報
- 檢查測量電流/測量電壓異常的電路為標準配備
選購
- GP-IB∕RS-232C∕Centronics輸出
- 印表機纜線
|
測量範圍及基本精度 （環境溫度：23℃ ± 5℃） |
|||||
|
量程 |
測量範圍 |
分辨率 |
測量電流 |
測量精度 |
表示範圍 |
|
10Ω |
0.000Ω～15.000Ω |
1mΩ |
3mA |
±0.03%±2digit以內[Slow]/5digit以內[Fast] |
15000 |
|
100Ω |
0.00Ω～150.00Ω |
10mΩ |
1mA |
±0.02%±2digit以內[Slow]/5digit以內[Fast] |
|
|
1kΩ |
0.0000kΩ～1.5000kΩ |
100mΩ |
300μA |
||
|
10kΩ |
0.000kΩ～15.000kΩ |
1Ω |
100μA |
||
|
100kΩ |
0.00kΩ～150.00kΩ |
10Ω |
10μA |
||
|
1MΩ |
0.0000MΩ～1.5000MΩ |
100Ω |
1μA |
±0.02%±3digit以內[Slow]/6digit以內[Fast] |
|
|
5MΩ |
0.000MΩ～5.000MΩ |
1kΩ |
1μA |
±0.02%±5digit以內[Slow]/10digit以內[Fast] |
500 |
|
% |
1Ω～5MΩ |
0.01% |
上述參照 |
說明書參照 |
± 50.00％ |
|
測量端子開路電壓 |
9V以下 |
|
測量方式 |
4端子測量方式 ，Rs / Rx切換方式[ Rs，Rx都能接觸檢查] |
|
採樣時間 |
[空轉模式]
]：10次/秒[Fast]，5次/秒[Slow] |
|
比較器設定範圍 |
【Rs/Rx測量】HI，LO皆0～15000 |
|
比較器判斷結果表示 |
LO / GO / HI，LED顯示及蜂鳴器 |
|
控制信號 |
測量啟動信號："L" [ 0V ] → "H"以[ DC12V ]啟動 |
|
HOLD信號：Open及"H" [DC12V]：Free run/"L" [0V]：Hold |
|
|
判斷結果信號[ LO/GO/HI ]：集電極開路輸出max40V，100mA |
|
|
接觸·錯誤信號[ CONT-E ]：集電極開路輸出max.40V，100mA |
|
|
測量結束信號[ EOC ]：集電極開路輸出max.40V，100mA |
|
|
使用周圍環境 |
溫度：5℃～+40℃，濕度：85％以下 |
|
所要電源 |
AC 85V～265V，50～60Hz， 約60VA |
|
外形尺寸 |
約333(W) × 99(H) × 300(D)mm (不含有橡膠腳等的突起物。) |
|
重量 |
約2.6kg |
