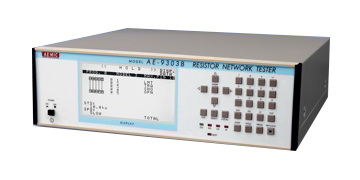

AE-9303B超高速 網路電阻測試計 / 網路電阻計
- 超高速：約1msec./1組件（包含接觸檢查）
- CE判斷：100Ω
- 測量範圍：0.01Ω～10MΩ
- 4端子測量(0～99.9kΩ)/2端子測量(100kΩ以上)
- 能進行短路檢查
- 數位比較器判斷GO / NG輸出
- 能查詢各素子間的偏差直的追蹤檢查
- 能測量不同電阻值與不同偏差值
- 能固定多連(獨立型)專用模式
- RS-232C介面(選購)
選購
- RS - 232C介面/短終止(零歐姆標準電阻器)
- AE- 9303B ( 10 Channels：標準型)
- AE- 9303B ( 20 Channels：特殊類型)
測量範圍及基本精度(at23℃± 5℃)
|
測量範圍 |
測量電流 |
測量精度 |
|||
|
SLOW[±9.99％] |
FAST [±9.99％] |
SLOW[±99.9％] |
FAST [±99.9％] |
||
|
0.01Ω～1Ω |
100mA |
α±0.03％±1d以內 |
α±0.05％±2d以內 |
α±0.1％±1d以內 |
α±0.2％±1d以內 |
|
1.01Ω～10Ω |
50mA |
±0.03%±1d以內 |
±0.05％±n2d以內 |
±0.1％±1d以內 |
±0.2%±1d以內 |
|
10.1Ω～100Ω |
5mA |
||||
|
101Ω～1kΩ |
5mA |
||||
|
1.01kΩ～10kΩ |
0.5mA |
||||
|
10.1kΩ～100kΩ |
50μA |
||||
|
101kΩ～1MΩ |
5μA |
±0.1％±2d以內 |
|||
|
1.01MΩ～10MΩ |
0.5μA |
±0.1％±1d以內 |
----- |
----- |
|
|
mΩCHECK(～999mΩ) |
50mA |
±0.2％±2d以內 |
±0.3％±2d以內 |
±0.2％±2d以內 |
±0.3％±2d以內 |
※n：FAST2=1, FAST1=2d：digitsn：Averaging time(msec.)α=±0.1×100/設定值(mΩ)
※上述精度是掃描儀轉換時的動態精度
|
測試模式 |
99.9kΩ以下/ 4端子 ，100kΩ以上/ 2端子或4端子 |
|
電阻測量判斷值設定範圍 |
±9.99％測量（±9.99％為上限和下限） |
|
跟蹤判斷值設定範圍 |
0.01%～9.99%(判定功能可ON / OFF ) |
|
能測量電阻素子數 |
普通型：9組件/獨立型：5組件（可選19個組件和10個組件） |
|
測試時間 |
普通型：(小於8組件場合：10kΩ)Fast-1：8msec.以下(包括接觸檢查) |
|
檢測功能 |
Contact - Check：測量端子為測量檢查是否需要接觸狀態( 4端子測量場合) |
|
使用環境 |
溫度：+5℃～+40℃， 濕度：70%以下 |
|
電源 |
AC 85V～265V，50～60Hz， 約50VA |
|
外部尺寸 |
333(W)×99(H)×300(D)mm |
|
重量 |
約4.5 kg |
